ООО "ТЕХНОНЕФТЬ"

Назначение и применение
Задвижки применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и условных (номинальных) проходов.

Изготовление корпуса
Отливка, поковка

Диапазон размеров
DN 15–1400 мм

Диапазон давлений
PN 16-250 кгс/см2

Стандарт производства
Задвижки клиновые с выдвижным шпинделем изготавливаются в соответствии с техническими условиями ТУ 3741-001-82036660-2013, с не выдвижным по согласованию с заказчиком.

Рабочая среда
Вода, воздух, пар, масла, нефть и жидкие неагрессивные нефтепродукты, природный газ, неагрессивные жидкие и газообразные среды. Температура среды: материал корпуса 20Л, ст.20: от –40 °С до +425 °С; материал корпуса 20ГЛ, 09Г2С: от –60 °С до +425 °С; материал корпуса 12Х18Н9ТЛ, 12Х18Н10Т, 12Х18Н12М3ТЛ: от –60 °С до +600 °С.

Климатическое исполнение
по ГОСТ 15150 • «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С); • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление задвижек клиновых в других климатических исполнениях

Сейсмостойкость по шкале MSK-64
несейсмостойкие (сейсмичность до 6 баллов включительно); сейсмостойкие (сейсмичность свыше 6 баллов до 10 баллов включительно).

Класс герметичности
Класс «А» по ГОСТ 9544. По требованию заказчика допускается изготовление с другими классами герметичности.

Тип присоединения
Фланцевое, под приварку, вантузное (под заказ)

Исполнение фланцев
В соответствии с ГОСТ 33259, ASME B 16.5

Строительная длина
В соответствии с ГОСТ 3706, КД, утвержденной в установленном порядке, а также по требованию опросных листов заказчика

Управление
- ручное управление маховиком без редуктора - ручное управление маховиком с редуктором - от электропривода - от пневмопривода

Особенности
- небольшая строительная длина; - простота конструкции; - высокая герметичность в затворе по классу «А» ГОСТ 9544 (без видимых протечек) обеспечивается благодаря надежным уплотнениям в соединении «клин-корпус»; - герметичное перекрытие потока рабочей среды в обоих направлениях; -малое гидравлическое сопротивление.

Вид покрытия
Заводское антикоррозионное покрытие, покрытие по специальным требованиям: • лакокрасочное эпоксидно-полиуретановое атмосферостойкое покрытие любого типа по желанию заказчика; • полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк) и других марок по требованию заказчика.

Установочное положение - на вертикальном трубопроводе – любое; - на горизонтальном трубопроводе шпинделем вверх, допускается отклонение от вертикали до 900 в любую сторону. При наклонном или горизонтальном положении задвижки должна быть предусмотрена дополнительная опора под электродвигатель.

Направление подачи рабочей среды
Любое

Назначение и применение

Затворы обратные предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах

Изготовление корпуса
Отливка, поковка

Диапазон размеров
DN 10–700 мм

Диапазон давлений
PN 10–250 кгс/см2

Стандарт производства
Затворы обратные изготавливаются по ГОСТ 33423, ТУ 3742-006-82036660-2015, а также с учетом пожеланий заказчика, указанных в опросных листах

Рабочая среда
- вода, пар и другие невзрывопожароопасные и нетоксичные среды; - нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды, нейтральные по отношению к материалам основных деталей; - природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей, в том числе с содержанием метанола. Температура среды: - материал корпуса 20Л, ст.20: от –40 °С до +425 °С; - материал корпуса 20ГЛ, 09Г2С: от –60 °С до +425 °С; - материал корпуса 12Х18Н9ТЛ, 12Х18Н10Т: от –60 °С до +565 °С - материал корпуса 12Х18Н12М3ТЛ, 10Х17Н13М3Т: от -110°С до +600 °С

Климатическое исполнение по ГОСТ 15150
• «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С); • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление затворов обратных и в других климатических исполнениях.

Сейсмостойкость по шкале MSK-64
- несейсмостойкие (сейсмичность до 6 баллов включительно); - сейсмостойкие (сейсмичность свыше 6 баллов до 9 баллов включительно); - повышенной сейсмостойкости (сейсмичность 10 баллов).

Класс герметичности
- класс «F» для PN 40 кгс/см2 – по ГОСТ 9544 - класс «EЕ» для PNt40 кгс/см2 – по ГОСТ 9544 По требованию заказчика допускаются другие классы герметичности, соответствующие обратной арматуре с уплотнением затвора «металл-металл» приложения Е ГОСТ 9544

Тип присоединения
фланцевое Исполнение фланцев В соответствии с ГОСТ 33259, ASME B16.5

Строительная длина
В соответствии с ГОСТ 3326, КД, утвержденной в установленном порядке, а также по требованию опросных листов заказчика

Управление
Автоматическое срабатывание

Особенности
- ремонтопригодная конструкция - с целью предотвращения гидравлического удара в системе при срабатывании затвора, затворы обратные могут снабжаться демпфирующим устройством, связанным с поворотной осью захлопки

Вид покрытия
Заводское антикоррозионное покрытие, покрытие по специальным требованиям: - лакокрасочное эпоксидно-полиуретановое атмосферостойкое покрытие любого типа по желанию заказчика; - полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк) и дру гих марок по требованию заказчика.

Установочное положение
Рабочее положение затворов: - на горизонтальном трубопроводе – крышкой вверх; - на вертикальном трубопроводе – по направлению стрелки на корпусе вверх

Направление подачи рабочей среды
под диск захлопки (по направлению стрелки на корпусе

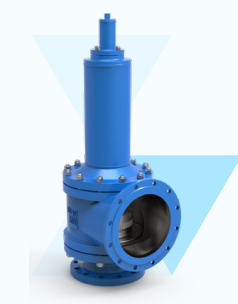

Назначение и применение

Применяются для установки на резервуарах, котлах, емкостях, сосудах и трубопроводах для защиты от аварийного повышения давления путем автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды. Расчет пропускной способности производится по ГОСТ 12.2.085 Изготовление корпуса Отливка, прокатная сталь Диапазон размеров вх/вых DN 10 – 300 мм Диапазон давлений вх/вых PN 16 – 420 кгс/см2 Стандарт производства изготавливаются по стандартам ТУ 3742-003-82036660-2013, а также с учетом пожеланий заказчика, указанных в опросных листах РАБОЧАЯ СРЕДА Температура рабочей среды Температура окружающей среды Предохранительные клапаны предназначены для жидких и газообразных рабочих сред, нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности. от –110 до +600 °С Клапаны предохранительные предназначены для эксплуатации в условиях умеренного, холодного, умеренно-холодного и тропического климатов по ГОСТ 15150. КЛИМАТИЧЕСОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150 • «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С) • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление предохранительных клапанов в других климатических исполнениях Сейсмостойкость по шкале MSK-64 С0 (до 6 баллов), С (до 9 баллов), ПС (до 10 баллов) Класс герметичности В по ГОСТ 9544, испытательная среда воздух, вода. По согласованию с заводом изготовителем, допускается изготовление с другим классом герметичности затвора. Тип присоединения фланцевое, штуцерное, под приварку Опции • Узел ручного открытия, • Клапаны с сильфоном – уравновешенного типа, что компенсирует действие противодавления на выходе из клапана, а также для защиты от агрессивной среды • Вентилируемая крышка – для охлаждения пружины при эксплуатации. Способ сброса среды открытый, закрытый Давление закрытия Не менее 0,8*Рн Давление начала открытия Давление полного открытия Рн d 3 кгс/см2 3 < Рн d 60 Рн > 60 Рн+0,2 1,07*Рн 1,05*Рн Рн+0,5 1,15*Рн 1,1*Рн Исполнение фланцев Исполнение уплотнительных поверхностей и присоединительные размеры фланцев клапана – по ГОСТ 33259

Назначение и применение

Предназначен для обеспечения непрерывной работы технологического цикла на линиях трубопроводов, сосудах, аппаратах и технологических установках в тех случаях, когда по условиям работы может возникнуть необходимость отключения (закрытия) одного из предохранительных клапанов путем перекрытия потока рабочей среды. Изготовление корпуса Отливка, прокатная сталь Диапазон размеров вх/вых DN 10 – 200 мм Диапазон давлений вх/вых PN 16-420 кгс/см2 Стандарт производства изготавливаются по ТУ 3742-005-82036660-2013, а также с учетом пожеланий заказчика, указанных в опросных листах РАБОЧАЯ СРЕДА Температура рабочей среды Блоки предохранительных клапанов предназначены для жидких и газообразных рабочих сред, нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности. от –110 до +600 °С КЛИМАТИЧЕСОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150 • «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С) • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление блоков предохранительных клапанов и в других климатических исполнениях. Сейсмостойкость по шкале MSK-64 С0 (до 6 баллов), С (до 9 баллов), ПС (до 10 баллов) Класс герметичности Назначается по классу герметичности предохранительных клапанов Тип присоединения фланцевое Исполнение фланцев Исполнение уплотнительных поверхностей и присоединительные размеры фланцев клапана – по ГОСТ 33259 Строительная длина В соответствии с КД. а также по требованию опросных листов заказчика Управление Автоматическое срабатывание, рукоятка Особенности Ремонтопригодная конструкция Может изготавливаться с левым расположением маховиков по требованию заказчика Вид покрытия Заводское антикоррозионное покрытие, покрытие по специальным требованиям: • лакокрасочное эпоксидно-полиуретановое атмосферостойкое покрытие любого типа по желанию заказчика; • полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк) и других марок по требованию заказчика. Установочное положение Установочное положение — вертикальное, колпаками вверх. Направление подачи рабочей среды По стрелке на корпусе блока

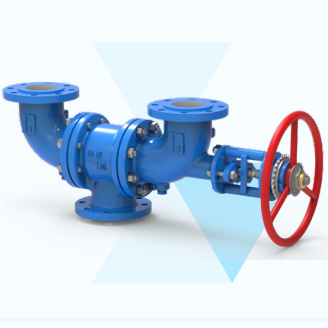

Назначение и применение

Устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, а также для изменения направления потока рабочей среды по трубопроводам или смешивания потоков сред. Изготовление корпуса Отливка, прокатная сталь Диапазон размеров DN 25–300 мм Диапазон давлений PN 6–420 кгс/см2 Стандарт производства Устройства переключающие изготавливаются по стандартам ТУ 3742-004-82036660-2013, а также с учетом пожеланий заказчика, указанных в опросных листах Рабочая среда - вода, пар и другие невзрывопожароопасные и нетоксичные среды; - нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды, нейтральные по отношению к материалам основных деталей; - природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей, в том числе с содержанием метанола. - Температура от –110 °С до +600 °С*. Климатичесое исполнение по ГОСТ 15150 • «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С); • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление устройств переключающих и в других климатических исполнениях Сейсмостойкость по шкале MSK-64 - несейсмостойкие (сейсмичность до 6 баллов включительно); - сейсмостойкие (сейсмичность свыше 6 баллов до 9 баллов включительно); - повышенной сейсмостойкости (сейсмичность 10 баллов). Класс герметичности А по ГОСТ 9544 Тип присоединения Фланцевое Исполнение фланцев В соответствии с ГОСТ 33259, ASME B16.5 Строительная длина В соответствии с КД Управление Маховик, редуктор Особенности - Ремонтопригодная конструкция - Полнопроходной и/или редуцированный проход - Противовырывная конструкция шпинделя Вид покрытия Заводское антикоррозионное покрытие, покрытие по специальным требованиям: - лакокрасочное эпоксидно-полиуретановое атмосферостойкое покрытие любого типа по желанию заказчика; - Полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк) и других марок по требованию заказчика. Установочное положение - входным патрубком вниз, выходные патрубки вверх - По дополнительному согласованию возможно другое установочное положение арматуры; Направление подачи рабочей среды - по стрелке на корпусных деталях

Назначение и применение

Краны шаровые предназначены для герметизации потока рабочей среды преимущественно на трубопроводах природного газа и нефтепродуктов Изготовление корпуса Цельносварной Разборный двухсоставной , трехсоставной Диапазон размеров DN 6–700 мм Диапазон давлений PN 16–320 кг/см2 Стандарт производства Шаровые краны изготавливаются по стандартам ISO 14723, ISO 14313, ГОСТ 21345, ТУ 3742-001-92843539-2012, а также с учетом пожеланий заказчика, указанных в опросных листах Рабочая среда - вода, пар и другие невзрывопожароопасные и нетоксичные среды; - нефть, нефтехимические продукты, пожароопасные и токсичные жидкие среды, нейтральные по отношению к материалам основных деталей; - природный газ и другие газообразные, взрывоопасные, легковоспламеняющиеся и токсичные среды, нейтральные по отношению к материалам основных деталей, в том числе с содержанием метанола. - Температура от –60 °С до +450 °С (с учетом применения конструкции металл-металл). Климатичесое исполнение по ГОСТ 15150 • «У1» (температура окружающего воздуха от -40°С до +40°С); • «ХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «УХЛ1» (температура окружающего воздуха от -60°С до +40°С); • «Т» (температура окружающего воздуха от -10°С до +50°С); • «ОМ» (температура окружающего воздуха от -40°С до +45°С). По требованию заказчика возможно изготовление кранов шаровых в других климатических исполнениях Сейсмостойкость по шкале MSK-64 - несейсмостойкие (сейсмичность до 6 баллов включительно); - сейсмостойкие (сейсмичность свыше 6 баллов до 9 баллов включительно); - повышенной сейсмостойкости (сейсмичность 10 баллов). Класс герметичности А по ГОСТ 9544 Тип присоединения Исполнение фланцев Фланцевое, под приварку , муфтовое , штуцерное, под приварку комбинированное В соответствии с ГОСТ , ASME Строительная длина В соответствии с ГОСТ 28908, ASME B 16.10, а также по требованию опросных листов заказчика Управление Рукоятка, редуктор, электропривод, пневмопривод, пневмогидропривод, пневмогидроэлектропривод.

Особенности - Ремонтопригодная конструкция - Полнопроходной и/или редуцированный проход - Пожаробезопасная конструкция в соответствии с API 607, API 6FA, ГОСТ33856 - Антистатическое устройство - Противовырывная конструкция шпинделя - Независимая конструкция пробки и шпинделя - Удлинитель шпинделя для низких и высоких температур - Подземное исполнение - Исполнение с однопоршневым эффектом - Исполнение седла с обеих сторон с двойным поршневым эффектом - Устройство для ввода аварийного герметика для DN100 и выше - Устройство для сброса давления и дренажная пробка для DN50 Вид покрытия Заводское антикоррозионное покрытие, покрытие по специальным требованиям: - лакокрасочное эпоксидно-полиуретановое атмосферостойкое покрытие любого типа по желанию заказчика; - Полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк) и других марок для кранов подземной установки по требованию заказчика. Установочное положение - на горизонтальном трубопроводе приводом вверх (допускается отклонение от вертикали не более чем на 10°): для кранов с управлением от пневмогидро- и электрогидро- привода. По дополнительному согласованию возможно другое установочное положение арматуры; - любое: для кранов с ручным управлением и управлением от пневмо- и электропривода. Направление подачи рабочей среды любое
